WTC-AI太阳能热水器电路及检修（图）

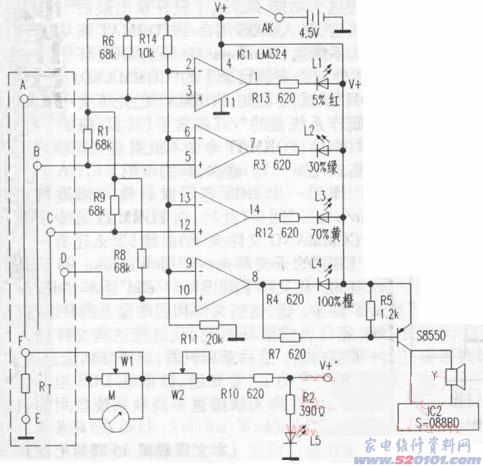

该太阳能热水器的控制、显示电路采用三节5号电池供电。实测电路如下图所示。该电路由水位检测及报警电路、水温检测电路组成。
1．水位检测及报警电路
水位检测一体化探头置于室外容器中，当接通开关AK时若水箱中无水，所有的水位指示灯均不亮(即L1～L4发光二极管均熄灭)，此时测IC1②、⑥、⑨、13脚为3．1v；③、⑤、⑩、12脚为4．5v，测第①、⑦、⑧、14脚输出为高电位4．5V。当水位上升至A点时，③脚和公共点E(电池负极)通过水阻相连。③脚电位被拉低，则①脚翻转为低电位，L1(红灯)亮，指示水位已上升至整个水箱的5％；继续加水，当水位依次升至B、C、D点时，L2(绿灯)、L3(黄灯)、L4(橙灯)依次点亮。此时，由于IC⑧脚输出低电位L4亮的同时，经R7拉低S8550、b极电位，S8550导通，触发音乐IC2(S一088BD)驱动高响度蜂鸣器Y发声提示：“水已满，快关水阀”。
2．水温检测电路
当AK接通后，表M有电流流过，指示水温。RT为负温度系数热敏电阻，水温升高，其阻值变小，流过M指示大。L5为表头指示背景灯，接通电源即亮，w1、w2为表头调校电位器。
常见故障及检修：
1．水箱水已加满并溢出，但L1-L4均不亮，即水位指示功能失灵。
检查V+4．5V电压正常，把③脚和电池负极相碰，模拟试验其水位已达A点，L1仍不亮，检查L1正常，R13正常，但是Ic①脚电位始终为高电位。查另外几路L2～L4，也一样，测量Ic1④、11脚内阻均比正常的高，说明IC不良，用一只正品LM324更换后试机即正常。
2．水温表指示值总是在10℃左右(温度指示功能失灵)。
表针有指示，表明温度检测和指示回路未失灵，可能为W1和W2失调。用带测量温度功能的数字万用表测室外来的实际水温，作为参考值，然后调节w1和w2，使表针指示值和数字表所测值基本相符，温度指示功能恢复。
3．蜂鸣报警功能失灵。
水满后灯L1～L4都亮，但是蜂鸣器不响，测Ic⑧脚低电位正常，R7 620Ω也正常，检查三极管s8550发现b板脱焊，补焊后即正常。
