自制半自动的太阳能热水器上水系统
太阳能热水器一般都配有自动上水系统。 它是电脑板的，浮球控制的等等。但是这许全自动上水系统归结起来不论采用哪一种都容易坏。 人工上水就更加麻烦了。
自来水的水压高还可以。 水压低就不行了，几个小时没放满。 更糟糕的是经常忘了关龙头，白放掉n多n多的水。
所以我要做一个半自动的太阳能热水器上水系统。需要上水时“按一下”上水按钮，自动上水，水满自动关闭，自动切断设备的供电，简易的电子装置可以几十年也不损坏。

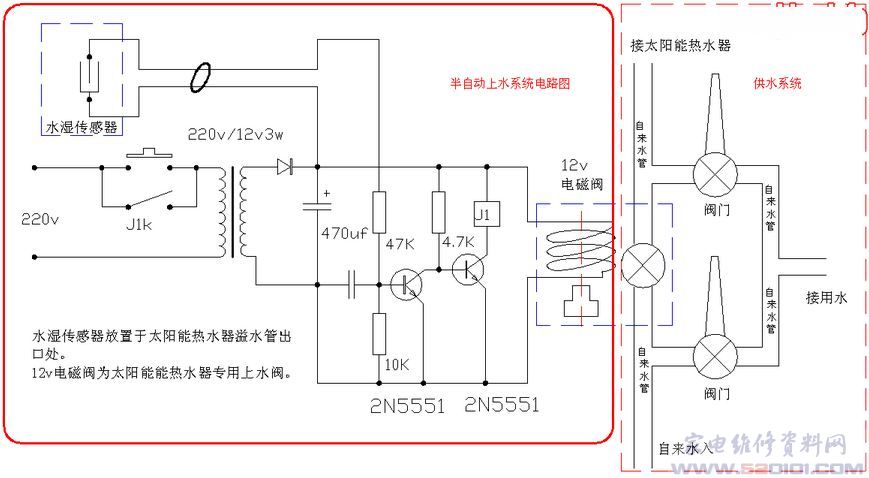

图纸如下
工作原理
按下按钮电源变压器工作。12v经整流滤波后推动电磁阀开启。正电经过4.7k电阻开通后面这只2n5551晶体管。j1吸合。j1的触点开关j1k闭合。
这时松开按钮，由于j1k的闭合，电源变压器依旧正常工作，电磁阀正常开启。水箱水满。溢水口有水溢出。
正电经过47k电阻和水湿传感器到达前面这只2n5551晶体管。晶体管导通，短路了后面晶体管基极的正向偏置电压，后面这只晶体管关闭，j1释放。全部电路断开电源供给。上水结束。10k电阻和末标的电容是抗干扰的，电容的取值可以在0.01-0.1uf之间选取。
水湿传感器可以用二支平行的铜丝或金属片做成，一般滴粘上一滴水即关机了。

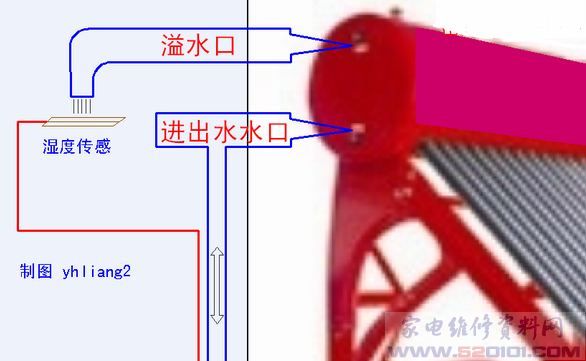

太阳能热水器连接的图
