太阳能充电器电路

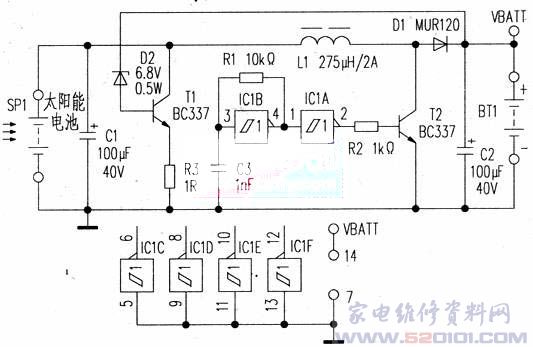

这个简单电路将太阳能电池的能量对铅酸蓄电池进行充电。电路由振荡器、直流升压器和稳压器组成。
IC1(40106B)有6个斯密特触发器，其中IC1B作振荡器.振荡频率由R1与C3的值决定，由于振荡频率不能超过输出端电容C2上的纹波频率的最大值，因而要求振荡频率应低于100kHz。
IC1A作缓冲器，使振荡器输出端得到一个较轻的恒定负载。起隔离作用，保证了频率稳定。IC1的电源可直接连到输出端充电电池上得到。T2起开关作用，控制太阳能电池对蓄电池的充电。当缓冲器IC1A输出高电平时.晶体管T2导通，集电极电流经过电感L1储存了磁场能量。并建立反向电压VL1(图中为左正右负)，当缓冲器IC1A输出低电平时，晶体管T2截止，VL1的极性变反，与太阳能电池电压叠加，电流经电感L1、二极管D1流入负载(电容C2和蓄电池BT1)，电容C2和电池BT1被充电，在稳定状态下输出电压将高于输入电压，当晶体管12再次导通后，过程重复。
以晶体管T1为中心组成并联稳压器，以防止过充电造成蓄电池损坏。并保证输出电压稳定，一旦过充使输出电压升高，超过额定值时，稳压管D2击穿并使晶体管T1导通，太阳能电池的电流经T1和低阻值的R3入地，蓄电池不会过充电。当蓄电池电压低于稳压值时，稳压管D2不通，T1截止，充电过程又恢复正常。
要注意不能在无负载连接下直接在输出端测量电压，因为脉冲电流会损坏电压表。
