MAX762太阳能密封式铅酸电池充电器
密封式铅酸电池内部有很大的能量损耗，这是个严重问题。在某些情况下，在几个星期内没有通过涓流充电电流，就可能引起电池完全失去充电能力。

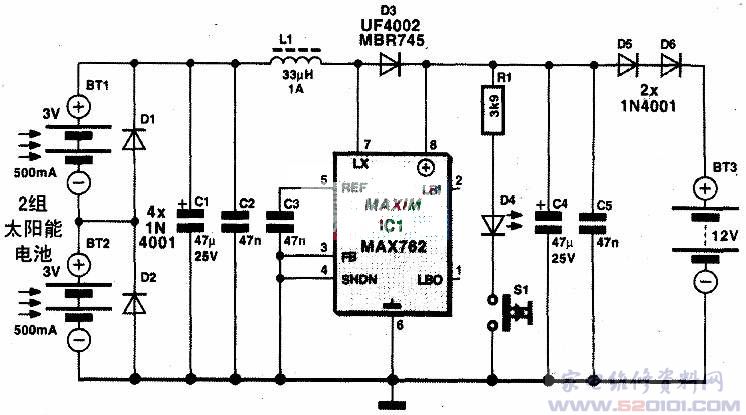

下图的电路可以防止这种情况的发生。2组3V的太阳能电池板分别连接了二极管，当它们不产生电能时被二级管旁路，它们要供电MAX762升压变换器IC1。
762是MAX761（1 2V输出）系列的15V输出型，在这里用于将6V提升到1 5V。C1和C2是去藕电容，抑制开关型稳压电源lC产生的高低频杂散干扰成分。采用肖特基二极管D3，能量以磁场的形式存贮在电感L1中。用内部的开关信号将IC1的脚7开路过，所贮存的能量就转换为该电路的1 5V输出。MAX762脚8的V+（sense）输入用去保持输出电压在15V。C4和C5滤波使输出电压的纹波尽可能小。发光二极管D4和按钮开关S1让你去检查是否有15V输出电压oD5和D6将1 5.V电压降到大约13.6V，这是密封铅酸电池通常标定的涓流充电电压。这和IC最大的内部限定的120mA输出电流很好的相配合。
电感L1的大小不很严格，22 μ H或47 μ H都能很好工作。线圈的标定电流不小于1 A。转换频率大约为300kHz。
