一款太阳能警示灯制作

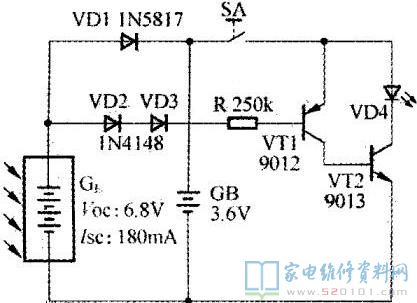

本文介绍的电路是由太阳能电池GE、充电电池GB以及控制电路和红色的LED闪光二极管组成。太阳能电池GE白天将太阳的光能转换为电能，通过二极管VD1对镍氢充电电池充电。该灯的控制电路是由两种不同性质的三极管VT1(PNP型)和VT2(NPN型)组成一组互补型的开关电路，以及开关二极管VD2、VD3和电阻R组成的光控触发电路。
由于白天时太阳能电池的两极有电压，由开关二极管VD2、VD3和电阻R组成的触发电路，将电压施加在三极管VT1的基极上，使其处于截止状态，因而开关管VT2也不导通，LED发光管不工作。当夜晚来临或光线较弱时，由于太阳能电池两端的电压大幅度下降或消失，VT1的基极失去触发电压便开使导通，转而促使VT2也同时导通，于是红色LED发光二极管VD4被点亮。当第二天天亮时，由于太阳能电池的两极输出电压，于是三极管VT1又转为截止，使开关管VT2不导通，LED发光管由此关闭。
GE是由12片面积分别为7mm×105mm单晶硅片串联所组成的电池组，贴附在一块115mm×115mm的环氧基板上(图2)，并在表面封涂上一层多酚树脂加以保护，在板的背面 引出电池的电极。太阳能电池的功率参数为：开路电压6.8V、短路电流180mA、最大功率1.2W，其光电转换效率约13％、最大输出功率为0.85W。电路电源所用的充电电池选用电压为1.2V、容量为1.3Ah的镍氢电池共三节。该灯的发光管使用的是一支内部固化有闪光电路的超高亮度的红色LED闪光二极管，其工作电压5V、工作电流20～30mA、闪光频率为1Hz左右。
