一款太阳能LED闪光灯电路

夜间为保证骑车安全,可安装闪光灯告警电路,例如可作自行车的指示灯,白色LED作自行车前灯(道路照明用),红色LED作尾灯。

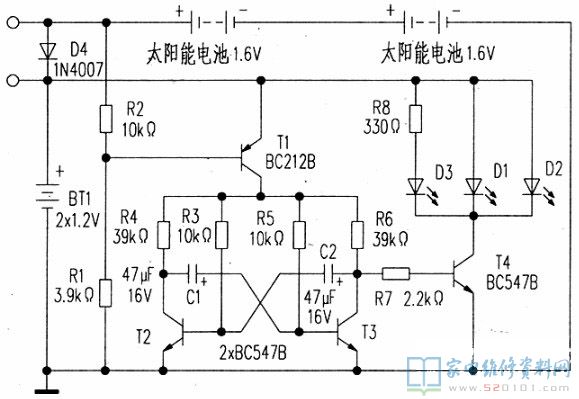

闪光灯电路由三部分组成。第一部分是电源。白天两只1.6V的太阳电池通过D1向两只AA电池BT1充电,到夜间电池BT1就自动向电路供电。LED的闪光频率约每秒一次。发光时间约330ms。第二部分是振荡电路,在夜间PNP晶体管T1导通。

BT1电池向电路供电,T2与T3组成低频多谐振荡器。第三部分是由晶体管T4构成的LED驱动器,当T3的集电极电压达到高电平时,T4导通,LED闪光。两个LED(D1、D2)为高亮度白色发光管,另一个LED(D3)为普通红色发光管。当然增加LED的数量可增大发光亮度,然而晶体管T4的最大集电极电流有限,只能用大功率MOS场效应管来代替T4,以增大输出电流。
